氣霧劑灌裝機是特殊灌裝設備，分類是灌液設備和灌氣設備。因為氣霧劑產品內有壓力的特殊原因，所以灌裝分為灌液和充氣。灌液設備在常溫常壓下把定量液體灌入氣霧罐內，灌氣設備是把定量的、有一定壓力的氣體(或液化氣體)灌入氣霧罐內。又因為氣霧產品要有一定的壓力，所以在充氣之前必須封閉氣霧罐口，灌氣設備是通過氣霧罐頂閥門囗把氣灌入的。

因諸多氣霧劑產品在生產時經常會(huì )灌裝易燃易爆的物質，設備一般采用全氣壓傳動的機械結構模式，以防在用電時產生電火花的不安全因素，從而達到防火防爆的要求。

簡單的氣霧劑灌裝機結構上主要有灌液機、封口機、充氣機、增壓泵、臺面、機架及氣動元件組成。灌液機由液體計量缸和灌液頭組成，充氣機由氣體計量缸和充氣頭組成。液體計量缸和氣體計量缸固定在臺面上靠后的位置，灌液頭、封口機和充氣頭安裝在升降立柱的臺板上，根據罐子的高度不同方便上下調節。增壓泵采用最新雙進雙出式的高效模式，并增大進出管道的口徑。
氣霧劑灌裝機工作原理

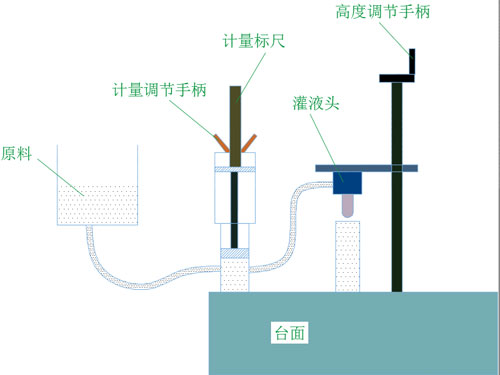

灌液：打開灌液旋鈕開關，液體計量缸雙氣控換向閥換向，灌液頭閥門在小氣缸的作用下打開，同時液體計量缸的動力氣缸上腔進氣，下腔排氣，動力氣缸活塞推動液缸活塞下壓，將液缸內的液體經過灌液頭灌注到氣霧罐里，動力氣缸活塞下壓觸發信號閥，信號閥輸出氣壓作用到液體計量缸雙氣控換向閥使其換向，進而使灌液頭小氣缸和動力氣缸進、出氣方向逆轉，使灌液頭閥門關閉，同時計量缸復位，并從容器中吸入等量的液體，等待下次灌裝?？梢酝ㄟ^(guò)旋轉計量缸頂部的調節旋柄來調節計量缸氣缸定位活塞的高度，從而改變計量缸活塞的行程來最終改變灌裝的計量大小。

封口：打開封口旋鈕開關，封口機雙氣控換向閥換向，封口機升降氣缸上腔進氣，下腔排氣，使升降氣缸活塞向下動作，封口頭壓緊罐子閥門，同時，封口氣缸底部下行觸動封口信號閥，信號閥輸出氣壓作用到單氣控換向閥，使封口氣缸上腔進氣，下腔排氣，活塞向下動作，使封口爪撐開封住罐口，同時，封口機頂部的擋塊觸動復位信號閥，信號閥輸出氣壓作用到雙氣控換向閥使其換向，升降氣缸活塞上升復位，同時，單氣控換向閥換向使封口氣缸活塞上行，封口爪收縮復位。

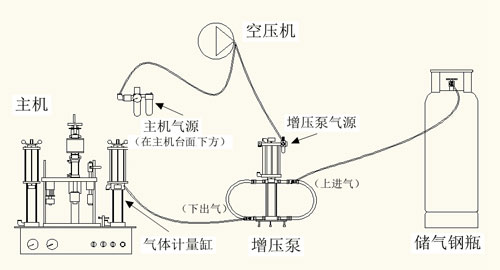

充氣：增壓泵在壓縮空氣和氣動元件的控制下會(huì )自動從鋼瓶或儲存氣體的容器中吸入拋射劑，加壓成高壓液態并輸入到氣體計量缸以備灌裝。通過調節增壓泵上氣源壓力可以控制液態拋射劑的壓力。打開充氣旋鈕開關，氣體計量缸雙氣控換向閥換向，充氣頭在小氣缸的作用下下壓氣霧罐，噴嘴將自動打開。同時氣體計量缸動力氣缸的上腔進氣，下腔排氣，動力氣缸活塞推動拋射劑活塞下壓，將計量缸拋射劑缸內的液態拋射劑經充氣頭注入封好口的氣霧罐內。這時，動力氣缸活塞下壓觸發信號閥，信號閥輸出氣壓作用到氣體計量缸雙氣控換向閥使其換向，并使充氣頭小氣缸和動力氣缸進、出氣方向逆轉，從而使充氣頭和計量缸復位，并從鋼瓶中吸入等量的氣體，等待下次灌裝?？梢酝ㄟ^(guò)旋轉計量缸頂部的調節旋柄來調節計量缸氣缸定位活塞的高度，從而改變計量缸活塞的行程來最終改變灌裝的計量大小。
